Дифференциал – устройство, управляющее распределением вращательного момента между входным и выходными валами. Хотя скорость отдельных элементов может разниться. Данный механизм успешно применяется в автомобилестроении и широко применим в нём. Различие дифференциалов проявляется в месте их установки, предназначению и конструктивным особенностям. Автомобили с приводом только на заднюю или переднюю ось оснащаются одним дифференциалом – межколёсным.

• Конструкция межосевого дифференциала
• Принцип работы межосевого дифференциала
• Предназначение межосевого дифференциала
• Режимы работы межосевого дифференциала

—>Необходимость в наличии дифференциала вызвана особенностями поведениями колёс в поворотах. Они проходят различное расстояние в эти моменты. Грузовые автомобили с приводами 6х6 и 8х8 оснащаются дополнительным межтележечным дифференциалом. В моделях с полным приводом устанавливаются три дифференциала: кроме двух межколёсных, ещё и один межосевой. О работе межосевого дифференциала, о его конструкции и предназначении мы и поговорим далее более подробно.

Конструкция межосевого дифференциала

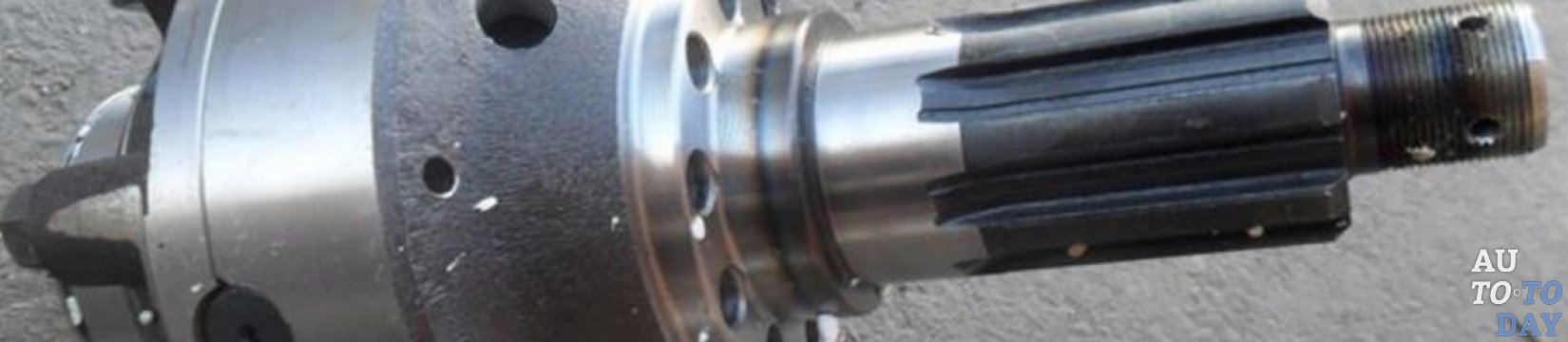

Давайте рассмотрим конструкцию межосевого дифференциала на самом распространённом примере – коническом дифференциале. Конический дифференциал по своей конструкции схож с другими видами дифференциалов. Конический дифференциал – это планетарный редуктор с полуосевыми шестернями сателлитами, которые помещены в корпус. Корпус, или как его ещё называют «чашка дифференциала» принимает крутящий момент на себя от главной передачи и раздаёт его через сателлиты на шестерни полуосей. К корпусу жёстко прикреплена ведомая шестерня главной передачи. На внутренних осях корпуса вращаются сателлиты. Сателлиты выполняют роль планетарной шестерни. Они обеспечивают контакт корпуса с полуосевыми шестернями. В зависимости от того, какой величины передаётся крутящий момент, конструкция дифференциала насчитывает два или четыре сателлита.

Дифференциалы легковых автомобилей, как правило насчитывают два сателлита. Полуосевые (солнечные) шестерни передают вращение на ведущие колёса через полуоси по шпицевому соединению. Правая и левая шестерни полуосей имеют как равное, так и различное число зубцов. Шестерни с равным количеством зубцов образуют симметричный дифференциал, в то время, когда неравное количество зубцов характерно для несимметричного дифференциала.

Симметричный дифференциал распределяет вращение по осям в равных пропорциях, в независимости от того какой величины угловые скорости ведущих колёс. Благодаря своим свойствам симметричный дифференциал успешно применяется как межколёсный дифференциал. Несимметричный дифференциал разделяет крутящий момент в определённом соотношении, поэтому его устанавливают между осями полноприводного автомобиля.

Принцип работы межосевого дифференциала

Когда автомобиль движется по прямолинейной траектории по ровной дороге, расстояние, пройденное ведущими колёсами будет равным, так как у обоих колёс будет одинаковая угловая скорость. В процессе такого движения все сателлиты, шестерни и корпус дифференциала синхронизированы. Передачу крутящего момента данному механизму обеспечивает шестерня. Также отметим и тот факт, что при таком движении крутящий момент на каждом из ведомых колёс одинаков, а полуосевые шестерни заклиниваются сателлитами, которые статичны относительно своей оси.

Когда автомобиль входит в поворот, путь, который проходит колесо, идущее по внутреннему краю, меньший, чем у колеса на внешнем круге, следовательно и скорость вращения у них разная. Для стабилизации ситуации полуосевая шестерня замедляется, а сателлиты и корпус в это время упираются в полуосевую шестерню слева. Благодаря тому, что сателлиты вращаются вокруг своей оси, растёт и скорость, с которой вращается правая полуосевая шестерня. Это позволяет ведущим колёсам вращаться с разными скоростями, что предотвращает проскальзывание и пробуксовку. Отметим, что колесо с большей скоростью вращения получает меньший крутящий момент.

Давайте рассмотрим дифференциал с классической конструкцией. Основным его недостатком будет пробуксовка одного колеса, когда оно потеряет контакт с дорожной поверхностью. Всё дело в том, что колесо в подвешенном состоянии вращается примерно в два раза быстрее колеса, которое контактирует с дорогой при равном количестве оборотов ведомой шестерни дифференциала. Второе колесо остаётся статичным. Причиной всему является очень маленький крутящий момент, подведённый к нему, так как вращающееся подвешенное колесо получает незначительное сопротивление крутящего момента. Исходя из этого понятно, что крутящий момент противоположного колеса аналогично мал, поэтому оно и неподвижно.

Если колесо пробуксовывает на повышенных оборотах в среде со значительным сопротивлением, крутящий момент, подаваемый на него будет большим в сравнении с проскальзывающим колесом, а следовательно и второму колесу будет предоставляться больший момент для осуществления вращения. Благодаря такому распределению автомобиль может медленно, но уверенно выбираться из ловушки. Буксующее колесо затрачивает много мощности, расходуемой на нагрев дорожного полотна, покрышек и т.д. Пробуксовка заметно снижает проходимость автомобиля с со свободным дифференциалом. Чтобы избежать подобных проблем, на автомобили устанавливают дифференциалы с возможностью их блокировки, как ручной, так и автоматической.

Предназначение межосевого дифференциала

Как Вам уже стало понятно, предназначение межосевого дифференциала заключается в распределении крутящего момента между ведущими осями в полноприводных автомобилях, что даёт им возможность вращения с различными угловыми скоростями. Потребность в таком механизме возникла в следствии движения автомобилей по неровным поверхностям, когда масса самой конструкции давит на ось, что находится в гораздо низком положении. Так, если Вы едете под горку, то большая часть крутящего момента передаётся на заднюю ось. В случае спуска же всё происходит наоборот. Сам механизм межосевого дифференциала располагается, как правило, в раздаточной коробке транспортного средства.

По своему типу межосевой дифференциал может быть, как симметричным, так и несимметричным. Первый вариант дифференциалараспределяет крутящий момент в соотношении 50/50, когда второй в разных соотношениях, например, 60/40. Кроме того бывают межосевые дифференциалы, не имеющие блокировочного механизма, что не позволяет двигаться колёсам с разными скоростями. Есть самоблокирующиеся дифференциалы и с ручной блокировкой.

Второй вариант позволяет принудительно распределять крутящий момент между осями. Это хорошо помогает преодолевать различные дорожные преграды в виде грязи, песка или снега. Принудительное блокирование межосевого дифференциала может быть полным и частичным. При этом обеспечивается жёсткое соединение полуосей между собой. Зачастую для реализации всего внедорожного потенциала автомобиля применяется дифференциал с механизмом автоматической блокировки. Он имеет три вида конструкций и соответственно различные принципы функционирования.

Режимы работы межосевого дифференциала

Работа симметричного межосевого дифференциала разделяется на три, присущих ему, режима:

— прямолинейное движение;

— движение в повороте;

— движение по скользкой дороге.

При движении прямо, колёса принимают на себя равнораспределённое сопротивление дорожного полотна. Крутящий момент передаётся к корпусу дифференциала от главной передачи. Вместе с ним перемещаются и сателлиты. Сателлиты, обходя шестерни полуосей, передают на ведущие колёса весь крутящий момент в равных пропорциях. В отсутствии вращения сателлитов на осях, шестерни полуосей движутся с одинаковой угловой скоростью. Они вращаются с той же частотой, что и ведомая шестерня главной передачи.

При входе в поворот, ведущее колесо, идущее по внутреннему радиусу, принимает на себя большее сопротивление, чем колесо внешнего радиуса. Внутренняя полуосевая шестерня замедляет своё движение и побуждает вращаться сателлиты вокруг своей оси. Они в свою очередь, ускоряют вращение наружной шестерни полуоси. Колёса, движущиеся с разными угловыми скоростями позволяют проходить автомобилю поворот без излишней пробуксовки. Сумма частот вращения полуосевых шестерен внутри и снаружи равна частоте вращения ведомой шестерни, умноженной на двое. Крутящий момент распределяется между ведущими колёсами в равной степени. И на это не влияет разность угловых скоростей.

Когда автомобиль движется по скользкой дороге, одно колесо принимает на себя большую часть сопротивления, в то время как второе пробуксовывает или проскальзывает. Дифференциал заставляет вращаться «проблемное» колесо с большей скоростью. Второе колесо вынуждено остановиться. Сила тяги, образуемая на буксующем колесе очень мала в силу низкого сцепления, поэтому его вращение тоже происходит с небольшой скоростью. А в силу конструкции симметричного дифференциала, другое колесо будет обладать теми же характеристиками на тот момент. Ситуация зашла в тупик – автомобиль не сдвигается с места. Решить эту проблему можно увеличив крутящий момент на небуксующем колесе. Это легко осуществляется блокировкой дифференциала.
