Любой компонент оборудования LPG очень важен. Электромагнитный клапан LPG отвечает за его безопасность и стабильность работы.
Электромагнитный клапан LPG с функцией грубой очистки газа
Это соответствует двум его основным функциям. Во-первых, отключив подачу газа высокого давления к редуктору при неработающем двигателе. Во-вторых, очистка от пропан-бутана, обеспечивающая стабильную работу СУГ и двигателя автомобиля. Эта функция не является обязательной. Существуют версии устройства, в которых такая обработка газа не предусмотрена.
Электромагнитный клапан ГБО
Видео: Бензиновый клапан ГБО — разборка и чистка. Электромагнитный клапан не закрывается/пропускает бензин. Скачать
Он имеет довольно простую конструкцию и не представляет проблем в обслуживании. Важно вовремя проводить профилактическое обслуживание. Тогда клапан будет стабильно и правильно выполнять свои задачи. Все эти устройства от разных производителей имеют примерно одинаковую конструкцию. Возможны варианты исполнения в виде отдельной установки СУГ или в составе газового редуктора-испарителя.
Устройство и работа
Электромагнитный клапан ГБО (ЭМК) по решаемым задачам состоит из двух частей: электрической и фильтрующей. Первая — это электромагнитная катушка, управляющая движением штока с обратным клапаном. Открывает или останавливает подачу газа к редуктору в зависимости от его положения.

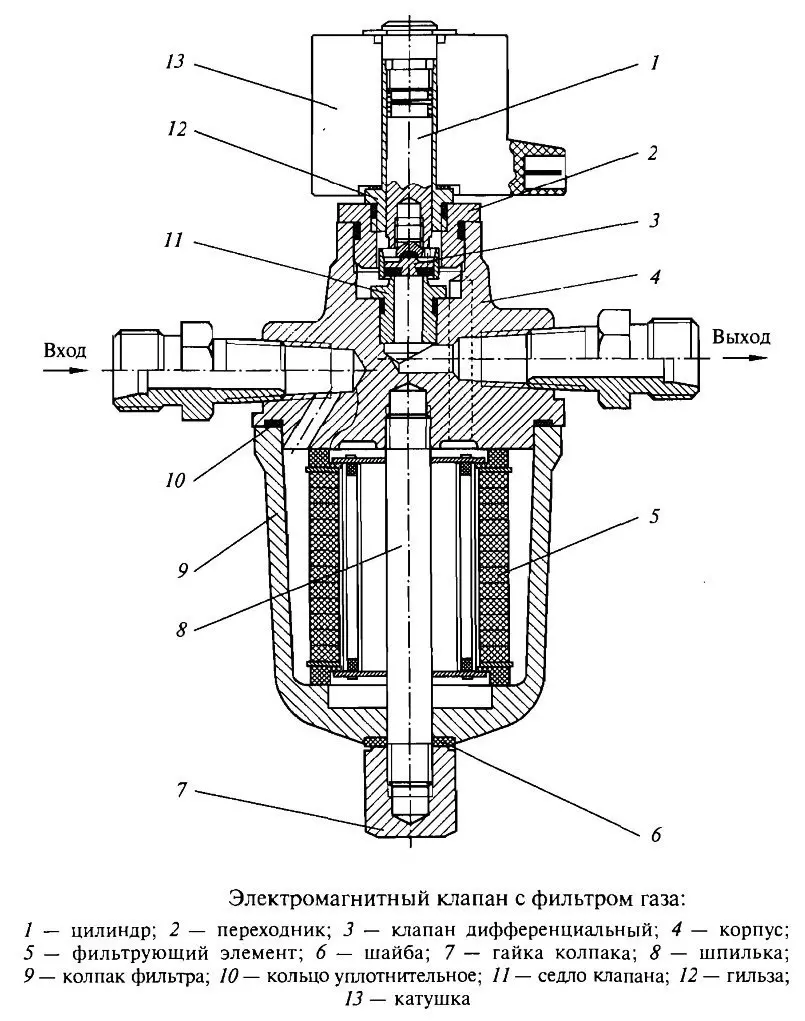

Внутреннее строение клапана
При отсутствии на катушке 12 вольт клапан силой пружины прижимается к сквозному отверстию. Это происходит, когда двигатель не работает или работает на бензине. Катушка активируется в двух случаях.
Видео: Электромагнитный клапан ГБО Скачать
Во-первых, когда холодный двигатель прогревается до нужной температуры при запуске. В это время на катушку автоматически подается напряжение. Возникающее магнитное поле преодолевает сопротивление пружины и заставляет шток двигаться вверх. Клапан, установленный на штоке, открывает проход. Газ начинает течь к редуктору. В этом положении электромагнитный клапан LPG будет оставаться до тех пор, пока не исчезнет напряжение.
Когда это произойдет, он закроется. Это означает, что газ под высоким давлением в подающей магистрали будет идти только от баллона к клапану. Это мера безопасности (пропан-бутан имеет ограниченное распространение, когда автомобиль припаркован).
Второй вариант таких действий возникает при принудительном нажатии кнопки водителем на смену вида топлива «газ-бензин». Все происходит так же.
Очистка газового топлива
Это вторая функция, выполняемая электромагнитным клапаном LPG. В отдельной камере установлен фильтр грубой очистки. Здесь вредные примеси отделяются от использованного пропан-бутана. Это могут быть включения металла, пыль или грязь. Они должны быть отложены дальнейшим продвижением через систему HBO. Это дает решение двух проблем.
Видео: Почему не выключается газ. Гбо 2. Скачать

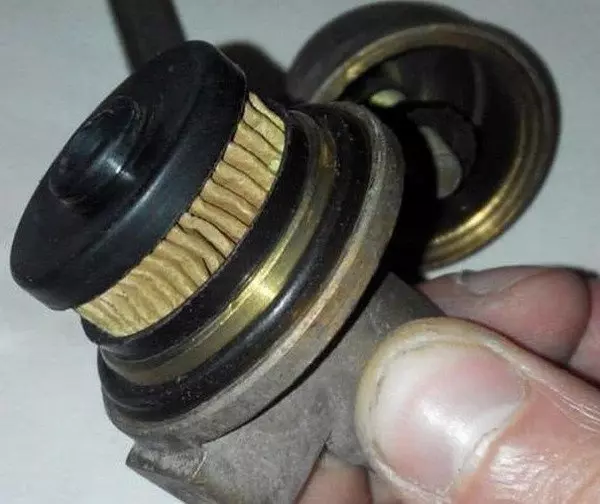

Фильтрующий элемент следует заменять по истечении указанного времени или по мере необходимости
Прежде всего, безопасность элементов коробки передач и их правильное функционирование. Во-вторых, уменьшается нагрузка на фильтр тонкой очистки, расположенный после газа. Это означает, что он сможет подавать чистый пропан-бутан в форсунки и сам двигатель.
Само по себе засорение фильтра не вызывает нарушения основной функции ЭМС — газового контроля. Однако крайне важно следить за состоянием фильтрующего элемента. При необходимости или каждые 10 000 километров пробега автомобиль подлежит замене. Технология замены проста и не требует специальной подготовки. При желании вы можете сделать это самостоятельно, выбрав необходимую марку.
Электромагнитный клапан ГБО в составе редуктора
Многие производители современного автомобильного газового оборудования включают электромагнитный клапан в саму коробку передач.
Видео: Авто глохнет на газу. Клапан редуктора ГБО не работает. Измерение сопротивления катушки. Скачать

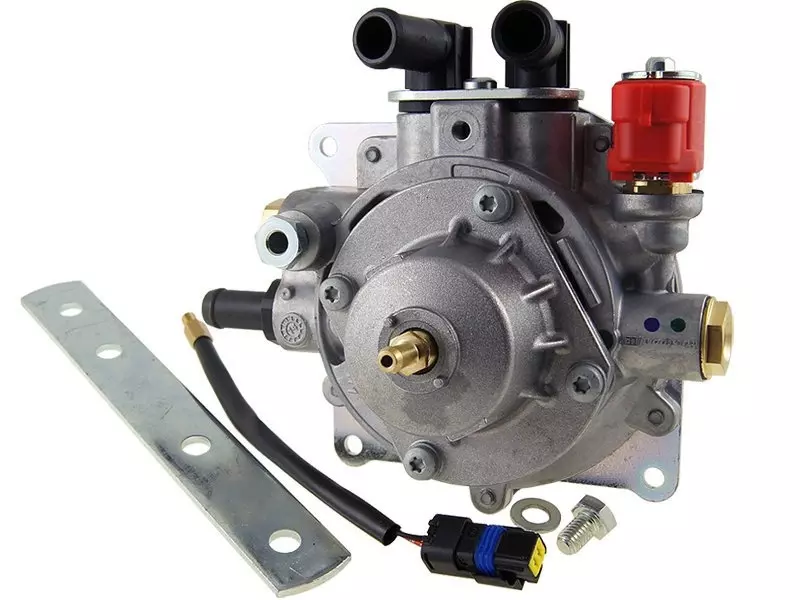

Электромагнитный клапан LPG может быть частью конструкции редуктор-испаритель
В этом случае нет необходимости устанавливать его как отдельный блок. Все функции этого устройства остаются прежними и выполняются идентично.
Какие еще есть варианты
Бывают случаи, когда при установке оборудования для сжиженного нефтяного газа установщик предлагает установить больше электромагнитных клапанов. Это предполагает создание более надежной защиты и очистку газа перед его сжиганием в цилиндрах двигателя.
Например, помимо ЭМС в составе редуктора может быть установлен еще один клапан этого типа. Имеется в виду его традиционное место после мультиклапана в моторном отсеке перед коробкой передач. Результат — двойная защита, как при давлении газа, так и при очистке.
Видео: Травит газ ,редуктор пропускает газ ,не держит клапан газового редуктора,электроклапан редуктора гбо Скачать

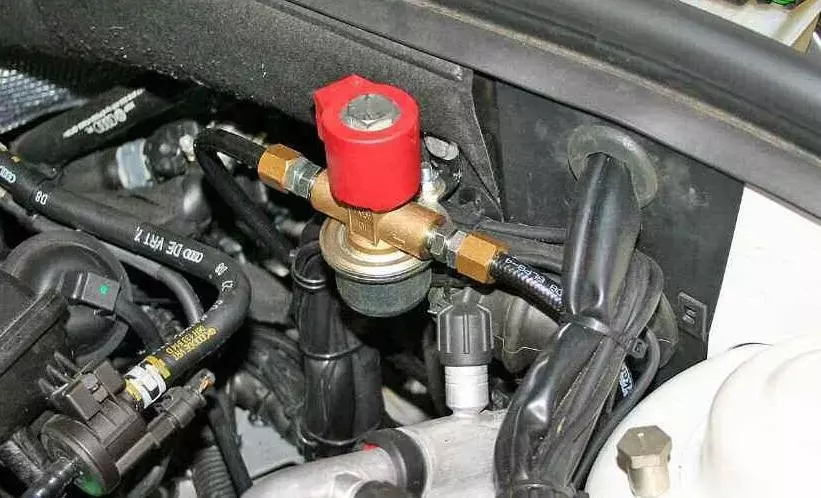

Размещение ЭМС по традиционной схеме в моторном отсеке автомобиля
Иногда для защиты автовладельца предлагается еще более мощный вариант. Здесь, помимо вышеперечисленного, рядом с мультиклапаном устанавливается электромагнитный клапан LPG. Однако монтируется он рядом с цистерной в багажнике.

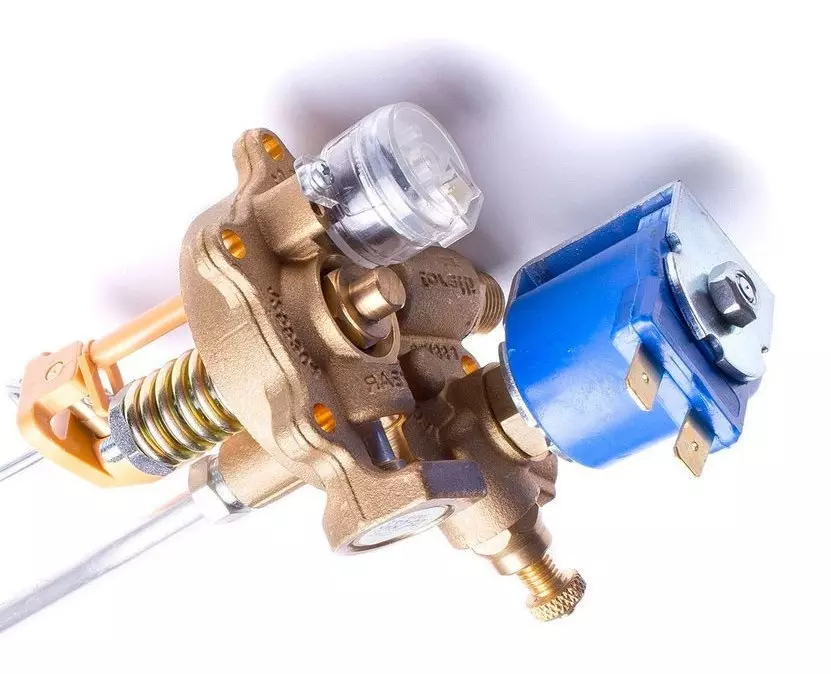

Мультиклапан и ЭМС, выполненные в одном блоке
Это позволяет, в первую очередь, отсечь газ высокого давления из трубопровода, проходящего под днищем автомобиля. Во-вторых, создается еще одна степень грубой очистки от примесей.
Видео: Чистка электромагнитного клапана газа (сердечника) в редукторе Tomasetto Alaska AT-09 Скачать

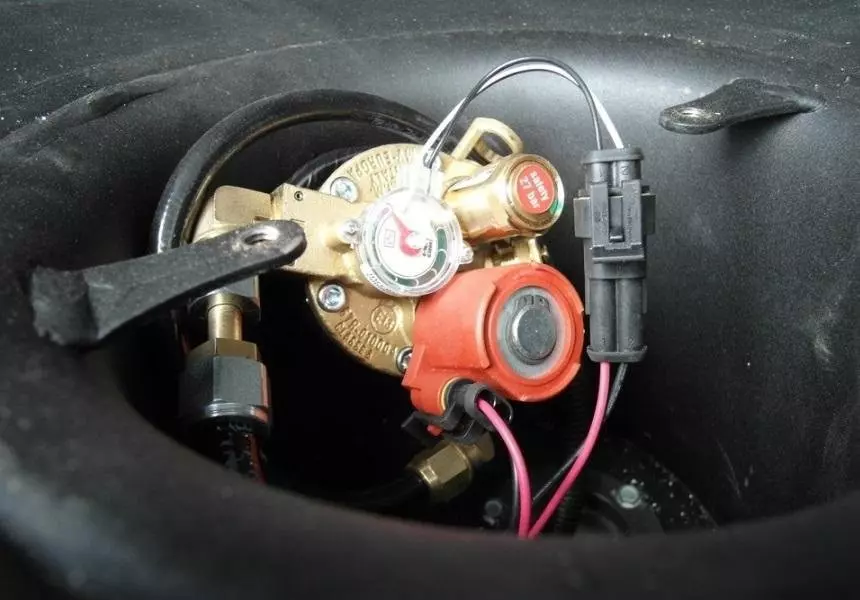

Электромагнитный клапан LPG, установленный вместе с мультиклапаном на тороидальном баллоне для хранения пропан-бутана
Все эти варианты по мере усиления, с одной стороны, увеличивают стоимость ГБО. Это касается и стоимости его обслуживания. Правда, по данным EMC, они не такие уж и большие. С другой стороны, повышается безопасность, поскольку загрязненное топливо не повредит форсунки и двигатель. А ограничение подачи газа высокого давления достаточно длинным трубопроводом под автомобилем снижает риски.
Читайте также: Lada Largus на пропане с газовой системой BRC
Нужно ли так сложно
Не стоит доводить уровень газовой подготовки и безопасности до абсурдных значений. Этот вопрос следует учитывать и принимать разумные решения. Если постоянно везде заправляться и постоянно ездить по пересеченной местности, возможно, в этом есть смысл. В остальном, как показывает практика, соленоидного клапана LPG вполне достаточно для использования в традиционном варианте газовой системы автомобиля.
