Для чего нужны хабы в автомобилях?
0 12 Сентября 2016
Для чего нужны хабы в автомобилях?
- Для чего нужны хабы в автомобилях?
- Конструкция колесного хаба
- Виды хабов в автомобиле и их принцип работы
- Ручной хаб – что это такое
- Автоматический хаб
- Механический автоматический хаб – что это такое
- Как правильно выбрать хаб (Hub) для своего авто
- Плюсы и минусы использования колесных муфт

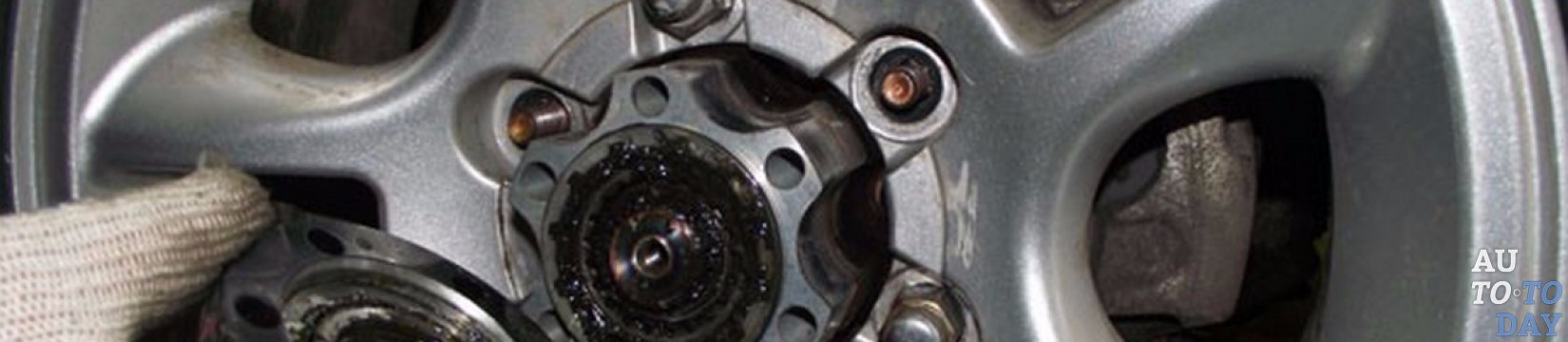

Если вы стали обладателем внедорожника, то хабы вам точно нужны. В дословном переводе на русский, хаб – это ступица, то есть центральная часть колеса с отверстием для насадки на ось. В наше время хабами для краткости называют муфты свободного хода, они же ступичные муфты с подключением колеса к полуоси. Любой почитатель бездорожья понимает, что при возвращении из грязи на гладкий асфальт его полноприводное авто так и остается полноприводным, хотя никакой надобности в полном приводе уже нет.
- Конструкция колесного хаба
- Виды хабов в автомобиле и их принцип работы
- Ручной хаб – что это такое
- Автоматический хаб
- Механический автоматический хаб – что это такое
—>Счастливые обладатели отключаемого полного привода могут возмутиться. Однако им можно напомнить, что при отключенном полном приводе передний мост, редуктор, полуоси, карданный вал и шестерни в раздаточной коробке вращаются без надобности. Их вращают передние колеса, которые бегут по асфальту. А это ведет к потере скорости, износу деталей и повышенному расходу топлива. То есть, неудобно и не бесплатно.
Конструкция колесного хаба
Для чего нужны хабы? Для того, чтобы избежать износа деталей автомобиля и уменьшить расход топлива. Колёсные хабы отключают передние колеса автомобиля от трансмиссии и от приводов переднего моста. Логично предположить, что отключение ступицы от полуоси при езде по ровной дороге должно быть как-то технически реализовано на множестве поколений автомобилей. И это действительно так. До 1948 года эта операция производилась с помощью гаечного ключа.
После Второй Мировой одна американская фирма задалась целью вернуть к активной гражданской жизни тысячи списанных из армии внедорожников. Для этого пригодилось изобретение небезызвестного Альберта Варна – муфта с механизмом обгонной фиксации, где эксцентрики обгона приводились в действие легким поворотом крышки муфты с помощью руки. Это и есть классический хаб. Недорогой и надежный механизм позволил тогда превратить устаревшую модель внедорожника в полезный рабочий автомобиль.
Виды хабов в автомобиле и их принцип работы
Все колесные хабы необходимо разделить по принципу их работы и рассмотреть, чем они отличаются. Хабы бывают: ручные, автоматические (электрические, гидравлические, вакуумные) и механические автоматические.
Рассмотрим, как работает хаб. Он состоит из ведущей шлицевой втулки, подвижной шлицевой втулки, корпуса муфты. Вал ШРУСа входит в ведущую шлицевую втулку. Если хаб отключён, то подвижная шлицевая втулка не входит в зацеп с ведущей шлицевой втулкой. Это дает возможность корпусу муфты свободно вращаться вокруг ведущей шлицевой втулки. То есть привод отключён. Если мы поворачиваем ручку хаба и проводим включение муфты, то подвижная шлицевая втулка перемещается и соединяет корпус муфты с ведущей шлицевой втулкой. В результате таких действий создается возможность передавать крутящий момент колесу.
Ручной хаб – что это такое
Ручные муфты свободного хода имеют большую надежность. Их ресурс сопоставим с ресурсом самой трансмиссии. К тому же они полностью исключают возможность самопроизвольного отключения. Ручными хабами оперирует водитель. Для этого ему необходимо переключить флажки на хабе в положение полного привода или заднего привода. Единственным их недостатком является необходимость покидать машину для их включения или выключения. Все последующие усовершенствования направлены на преодоление именно этого неудобства и по существу являются попытками превратить ручной хаб в автоматический.
Автоматический хаб
Принцип работы автоматического хаба вполне понятен: контролировать подключение колеса к полуоси из кабины при помощи какого-либо привода. Поэтому были изобретены электрический, гидравлический и вакуумный приводы для управления хабами. Автоматические хабы включаются и выключаются сами в тот момент, когда водитель включает передний мост в салоне либо кнопкой (в современных автомобилях), либо рычагом (в классических автомобилях).
Для включения такого автоматического хаба необходимо привести в действие полный привод автомобиля и тронуться с места. Для отключения – отключить передний привод и немного проехать в обратную сторону. Все очень просто и удобно, и не нужно вылезать на улицу, для того чтобы переключить, возможно, грязные переключатели. Вот только автоматы, в силу своего сложного устройства, гораздо менее надежны, чем ручные хабы. И это понятно. Большое распространение получили пневматические автоматические хабы. Тонким местом этого хаба является трущаяся пара полуось-сальник. При износе полуоси и сальника это соединение перестает быть герметичным, и возникает ситуация, когда хаб не включается.
Механический автоматический хаб – что это такое
Отдельно стоит рассмотреть, как работают механические автоматические хабы. Включаются они тоже автоматически, но без вмешательства внешнего привода, а под воздействием законов классической механики. Они начинают действовать, когда на полуось подается момент вращения. Эти устройства очень сложны конструктивно, хотя довольно надежны в японском и бразильском исполнении.
Наиболее успешные подобные системы установлены на автомобилях марки Nissan. Недостатком таких муфт является необходимость при выключении полного привода проехать несколько метров в направлении, противоположном предыдущему, чтобы колесо и полуось расцепились. Однако изнашиваются и такие механизмы. Классический автоматический хаб включается в режим зацепления во время движения автомобиля. В трансмиссии есть небольшой люфт. В момент, когда этот люфт выбирается, по трансмиссии происходит удар, и это влияет на надежность самого хаба.
Что же касается восстановления работоспособности автоматических хабов на внедорожниках, то по цене эта процедура равна установке нового ручного хаба. Для всех автомобилей, на которые завод-производитель ставит хабы автоматические, третьими производителями производятся хабы ручные. Поэтому на СТО вам предложат взамен поломанных автоматических хабов поставить надежные ручные.
Как правильно выбрать хаб (Hub) для своего авто
Как же подобрать нужный хаб? Устанавливаются хабы на автомобили с подключаемым полным приводом различных марок. Выбор водителей должен опираться на условия эксплуатации автомобиля. Если основное движение будет проходить по бездорожью, тогда стоит отдать предпочтение ручным хабам. Если в основном вы ездите по городу, то подойдут автоматические. Установить хаб самостоятельно на свой внедорожник по силам любому, если действовать по порядку:
1. Запарковав автомобиль и надежно зафиксировав его, демонтируем установленные на нем хабы. Для этого необходимо открутить шесть болтов, которыми крепится хаб, либо снять его по частям.
Обратите внимание! В некоторых автомобилях установлено стопорное кольцо на полуоси, которое может помешать снять хаб. Тогда его надо демонтировать.
2. У нового хаба отворачиваем два винта, на которые он собран, и разбираем его на две половины;
3. Надеваем прокладку и основание хаба на ступицу. Возвращаем стопорное кольцо на исходное место.
4. Фиксируем болтами эту часть хаба на ступице и устанавливаем управляющую часть на корпус хаба.
На практике включать и выключать хабы необходимо не так часто, как кажется. Их необходимо включать, когда мы собираемся съехать с асфальта на бездорожье, и выключать, как только выехали на асфальт. Таким образом, простое и надежное устройство под названием ручной колесный хаб позволит колесу вашего внедорожника свободно вращаться на ступичном подшипнике, не нагружая собой ни полуось, ни редуктор, ни дифференциал, тем самым существенно добавляя машине динамики при экономии топлива.
Внимание! Использовать густые смазки в конструкции хаба нельзя вообще. Используйте для смазки трущихся частей жидкое моторное масло.
Плюсы и минусы использования колесных муфт
Рассмотрим плюсы использования хабов:
• Увеличивается ресурс деталей автомобиля, отключаемых хабами;
• Улучшается разгон и накат автомобиля;
• Экономится топливо до 1 литра на 100 км.
Рассмотрим минусы данной процедуры:
• Невозможность в нужный момент подключить автомобиль к полному приводу при съезде с асфальтного покрытия на грунтовое, при заезде на высокий бордюр, при чередовании трассы (сухой асфальт – снеговой замет).
Взвесив все за и против, вы самостоятельно должны решить, нужны вам хабы, или нет.
