Руководство АКПП G4A-EL / 4EAT-G
Видео: Ремонт АКПП МАЗДА МПВ-1 про тормозную ленту, вал и фрикционы Скачать
Полезная информация | Типичные неисправности | Ремонт
В 1994-м году специалисты компании Мазда разработали автоматическую четырёхступенчатую коробку передач, которая предназначалась для переднеприводных автомобилей Мазда Трибьют, МХ6 и Мазда 626. Данная коробка передач разработана для установки на автомобили с объемом двигателя до 2,5 литра. Впоследствии АКПП G4A-EL устанавливалась на автомобили Форд Пробе и Форд Мондео.
Простая конструкция автоматической четырёхступенчатой коробки передач обеспечила великолепные показатели долговечности и надёжности. Трансмиссия имела минимум управляющей электроники, что положительно сказалось на её надёжности. По соотношению цены и качества эта модификация АКПП является одной из лучших и просуществовала на конвейере до 2007 года. Какого-либо дорогостоящего и сложного обслуживания данной коробке передач не требуется. Первые 150.000 километров необходимо выполнять лишь смену масла и фильтрующих элементов. Впоследствии при пробеге в 200 – 250 тысяч километров рекомендуется провести чистку гидроблока. Необходимость капитального ремонта возникает при правильной эксплуатации по достижению коробки передач пробега в 350 – 400 тысяч километров. Необходимо сказать, что G4A-EL чрезвычайно проста в ремонте, и при необходимости автовладелец имея достаточный опыт, может выполнить все ремонтные работы самостоятельно.
Одной из особенностей данной модификации коробок передач является её компактные размеры, что позволяло устанавливать трансмиссию на широкую гамму автомобилей. Отметим, что автоматическая коробка передач имела специальный понижающий зимний режим работы. Тем самым обеспечивалась возможность оптимального использования динамических показателей силового агрегата.
В целом автоматическая коробка передач получилась достаточно надёжной. В первые несколько лет её производства были устранены детские болезни, и впоследствии трансмиссия могла с лёгкостью эксплуатироваться в течение длительного срока. В то же время, как и любой другой сложный конструктивный элемент коробка передач G4A-EL ломалась и выходила из строя. Из характерных поломок можем выделить проблемы с барабаном сцепление. Не слишком удачная конструкция этого элемента приводила к быстрому его выходу из строя. Сложность в ремонте заключалась в том, что необходимо было провести демонтаж коробки передач с автомобиля, что существенно повышало трудоемкость устранения этой неполадки.
Видео: Быстрый ремонт АКПП 63 ошибка Мазда МПВ-1 1996 Скачать
АКПП Ford / Mazda 4EAT-G (GF4A-EL), G4A-EL
В 1988 году G4A-EL была модифицирована как Non Turbo для 2.2 литровых и 3.0l-V6 авто и устанавливалась в этой комплектации 3 года.
В 1993 году когда наступила эра соленоидов, она была полностью обновлена как (ЕРС-ТСС) электронно-управляемая АКПП и уже как 4EAT-GF устанавливалась на Форд Probe до 1997 года.
Модификация 1993 года получила 7 соленоидов в гидроплиту и избавилась от некоторых конструктивных болезней предшественницы. Успешно устанавливалась на разных континентах еще до 2006 года. Надежная, неприхотливая, долгоживущая «рабочая лошадка».
Существуют совсем редкие ее модификации. Одна из них: G4A-HL- гидравлический вариант с говернором для скоростей 1-2 и 2-3, устанавливавшийся чуть больше года в 1988-м на раритетную 1.6л Мазда 323.
В 1994-м на основе опыта эксплуатации этой коробки была разработана более популярная CD4E (LA4A-EL). Которая постепенно и сменила GF4A-EL, выдавив этого долгожителя для работы с машинами, собираемыми в странах ЮВ Азии и Южной Америки. Коробка ремонтопригодна и ходит легко до самого конца жизни двигателя при условии своевременной смены масла, фильтра и расходников.
Типичные запчасти для капремонта коробки G4A-EL 4EAT-G.
Родственна по конструктивным решениям F4A-EL (4EAT-F). И имеет похожие типичные болезни:
Обычно в заказах встречается узкая (38мм) лента.
При длительном масляном голодании, связанным обычно с проблемами изношенного гидротрансформатора, грязной гидроплиты или соленоидов, начинаются вибрации и идет ускоренный износ втулок и сальников.
Редко встречается в ремонте и второй вариант втулки под тонкий вал конвертера размером [57,1×53.1×11.6].
Обычно положено менять все фрикционы полным комплектом, если машина пришла с горелым маслом, пропитавшим фрикционы.
В конструкции гидроблока в отличии от F4AEL, 4EAT-F введены два универсальных соленоида блокировки ГДТ и линейного давления масла (ЕРС), которые вырабатывают свой ресурс одновременно и поэтому эта АКПП, в отличии от своего собрата F4A, приходит в капремонт раньше, не доводя до сгорания самого барабана сцепления 3-4Овердрайв.
Для полного капремонта возрастных машин мастера заказывают весь Комплект из 7-ми соленоидов № 245420 для замены.
Одновременно ремонтируют гидротрансформатор ( 245001 ) с заменой изношенной фрикционной накладки и его втулки.
Такие ремонты связаны обычно с экономией, когда фрикционы еще кажутся в приемлемом состоянии, а толчки при переключениях не настолько беспокоят, чтобы потратиться на фрикционы и Ремкомплект с тефлоновыми кольцами.
Оригинал не поставляется, заказывают БУ детали.
Стоимость и наличие необходимых Вам позиций можно проверить в интернет-магазине, нажав для поиска детали номер на оранжевом фоне.
На каких авто устанавливалось это семейство АКПП:
| Авто | Модель | Год выпуска | Страна сборки | Двигатель | Модель | Альтернативное имя | |
| FORD | PROBE | 90-93 | USA | 4 SP FWD | L4 2.2L V6 3.0L | 4EAT-G | G4A-EL |
| FORD | PROBE GT | 94-97 | USA | 4 SP FWD | V6 2.5L | 4EAT-GF | GF4A-EL |
| MAZDA | 323 | 90-01 | MYS | 4 SP AWD | L4 1.6L | GF4A-EL | |
| MAZDA | 626 | 86-93 | 4 SP FWD | L4 2.0L V6 2.5L | G4A-EL | ||
| MAZDA | 626 | 00-06 | COL IDN | 4 SP FWD | L4 2.0L | GF4A-EL | |
| MAZDA | CAPELLA/WAGON | 00-02 | JPN | 4 SP FWD | L4 1.6L 1.8L 2.0L 2.2L V6 2.0L 2.5L | GF4A-EL | |
| MAZDA | FAMILIA | 00 | PHL | 4 SP FWD | L4 2.0L | GF4A-EL | |
| MAZDA | MILLENIA | 95-03 | JPN | 4 SP FWD | V6 2.3L 2.5L | GF4A-EL | |
| MAZDA | MPV(VAN) | 00-02 | JPN | 4 SP F/AWD | L4 2.0L V6 2.5L | GF4A-EL | |
| MAZDA | MX6 | 87-93 | 4 SP FWD | L4 2.0L V6 2.5L | G4A-EL | ||
| MAZDA | MX6 | 94-97 | 4 SP FWD | L4 2.0L V6 2.5L | GF4A-EL | ||
| MERCURY | CAPRI | 91-94 | 4 SP FWD | L4 1.6L | 4EAT-G | G4A-HL |
Соленоид-Электроклапан линейного давления и блокировки гидротрансформатора, Solenoid EPC & Lock Up,
фишка зеленого цвета, G4A-EL/GF4A-EL/4EAT-G, 1993-2003
ATPshop.ru — запчасти для ремонта АКПП всех легковых автомобилей
Мы работаем на рынке запчастей АКПП с 2006 года
Видео: АКПП FN4A-EL Mazda & Ford , а также обзор на возможные неисправности и ремонт . Скачать
Руководство по эксплуатации Mazda MPV LW
MPV II (LW). Клуб любителей микроавтобусов и минивэнов
Видео: Как заменить АПКП 771 в Mazda MPV-1 WLT LVLR на АКПП от Эльгранда Скачать
Руководство по эксплуатации Mazda MPV LW ⇐ MPV II (LW)
Модераторы: BMV, LeskovIG
Сообщение rebel » 23 янв 2008, 17:44
Сообщение artemK » 23 янв 2008, 18:47
Сообщение artemK » 24 янв 2008, 06:13
Сообщение rebel » 24 янв 2008, 10:57
Сообщение G_PaVeL » 24 янв 2008, 12:22
Сообщение rebel » 24 янв 2008, 13:57
Сообщение Horror53 » 24 янв 2008, 17:59
Сообщение AK_74 » 24 янв 2008, 18:34
Сообщение Horror53 » 24 янв 2008, 20:07
Сообщение AK_74 » 24 янв 2008, 20:48
Сообщение rebel » 25 янв 2008, 10:21
Сообщение Horror53 » 25 янв 2008, 14:27
Сообщение Gerom37 » 05 фев 2008, 15:14
Всем прив, приобрел вчера книжецу (400 л) по ремонту MPV 99-2002 г.в с движками 2 и 2,5 л. ( леворульные варианты учитываются) все разложено по пополочкам. подробно, довольно неплохие иллюстрации и много принципиальных схем по электрике и т. п. 760 рубчиков.
Заказывал в KOLIBRI.ru с доставкой. без проблем.
Сообщение vxs » 26 мар 2008, 08:46
Сообщение brest1 » 26 мар 2008, 12:34
Про мигание лампочки 4вд! смотри датчик на переднем редукторе, при правильном включении он дает сигнал в мозги и лампа не моргает
Отправлено спустя 1 минуту 15 секунд:
забыл, там тягой регулируется при вкл. и выкл. муфты
Создано на основе phpBB® Forum Software © phpBB Limited Русская поддержка phpBB
Time: 0.173s | Peak Memory Usage: 7.71 МБ | GZIP: On
Видео: Mazda Capella ремонт АКПП 4EAT-G своими силами Скачать
MPV manual (инструкция)
MPV II (LW). Клуб любителей микроавтобусов и минивэнов
Видео: Замена корпуса АКПП Mazda MPV с 2.0 на 2.5 #ремонтакпп #mazdampv #2 Скачать
MPV manual (инструкция) ⇐ MPV II (LW)
Модераторы: BMV, LeskovIG
Сообщение alllex » 20 мар 2007, 13:45
Сообщение serja » 20 мар 2007, 14:05
Сообщение serja » 20 мар 2007, 15:02
Сообщение alllex » 21 мар 2007, 13:37
Сообщение serja » 21 мар 2007, 15:23
Сообщение TANTAL » 21 мар 2007, 15:39
Сообщение АЛЕКС 122 » 12 апр 2007, 23:14
Сообщение alllex » 13 апр 2007, 04:10
Сообщение CHUM » 13 апр 2007, 07:31
Сообщение Коржик » 26 июн 2007, 06:59
Держите мануалы с 2002 по 2006 гг. В PDF на ангельском языке, Sol в отпуске, обещал как вернется добавит в общие вопросы, что бы не рыскать в паутине.
http://www.analogstereo.com/mazda_mpv_owners_manual.htm
——————————
Я добавил ссылки в FAQ, раздел документация и софт.
Я не так силен в модераторстве как Sol, но все возникшие вопросы направляйте в личку, разберёмся.
Infinity
Сообщение Arbalet » 07 авг 2007, 16:41
Сообщение AleksMih » 18 сен 2007, 20:45
Сообщение __Doc__ » 04 окт 2007, 12:16
У мну, в принципе, есть американский EPC до 2006 года.
Покупал у Шустова за 300 рупий
Сообщение Sokol-ays » 14 фев 2008, 00:28
Сообщение az » 14 фев 2008, 08:35
Думаю, что «инструкции» на русском просто не существует. Как мне известно, наша машинка
НЕ поставлялась в русскоязычную часть планеты.
Если же речь о русскоязычной «ремонтной» книжке, то на форуме есть достаточно ссылок, на то где её купить.
Например вот тут.
Но повторюсь. Она не является руководством (manual), в строгом смысле.
This is an all Japanese site, but can translate using google or babel fish.
I hope people can understand this as this is my first ever post on a foreign language forum.
Разобрал ручную трещетку, а собрать как было не получается, чисто по руски чтобы хоть работала собрал, но правильно ли я это сделал.
в общем там есть малая пружинка которую я не знаю как правильно она должна стоять, буду рад если кто-то поможет, желательно с фото или рисунками
Chevrolet manual
Ford manual
GM manual
выкладываю до кучи всю документацию какая есть, может кому сгодится для колхоза.
Видео: Акпп мазда мпв 4вд lvlr Скачать
Диагностика и ремонт АКПП Mazda своими руками
Хотел бы вначале поинтересоваться: у вас автомобиль Мазда, и, если да, вы ставили его на ремонт АКПП? Просто поменяли комплектующие автомата или делали полностью капитальный ремонт? А вы знаете, что иногда восстановление обойдется вам дешевле нежели покупка контрактной АКПП. Как раз о ремонте и неисправностях автомата пойдет речь далее.
Видео: Эмульсия АКПП / Mazda MPV Скачать
Тип устанавливаемых коробок на Мазду
На Мазду устанавливались различные АКПП, которые имели и звездный успех у автолюбителей и славились своей не убиваемой прочностью. А вы знаете какие это были коробки?
Вот список, чтобы освежить память:
Внимание! Все перечисленные выше АКПП Mazda не будут требовать частого ремонта, если вовремя проводить замену масла и раз в год техническое обслуживание.
Видео: Инструкция по установке АКПП Mazda Скачать
Типичные неисправности АКПП Mazda
У всех АКПП Мазда есть типичные для других коробок неисправности. К ним относятся:
А вы знаете, что влияет на эти поломки? Опытные автовладельцы, наверное, уже знают ответ. Я расскажу для тех, кто еще новичок в этой теме.
АКПП Мазда не любит резких стартов. Так как это не механическая коробка. Результатом начала движения автомобиля таким образом будут уничтоженные фрикционные диски, высохшие сальники и сгоревшие фрикционные прокладки.
Часто молодые люди любят буксировать машины друзей на автомате транспортного средства Мазда. Во-первых, они не умеют этого делать правильно. (Тема про буксировку на автомате в отдельном разделе: https://akppoff.ru/korobka-avtomat/mozhno-li-na-avtomate-buksovat ). Во-вторых, частые и долгие буксировки приводят к перегреву. Перегрев изменяет химические и технические свойства смазывающей жидкости. Она больше не может создавать оптимального давления и защищать механические детали от износа.
Старты на холодную тоже создают проблемы в нормальной работе АКПП Мазда. Если автомат вы не прогреваете хотя бы три минуты в летнее время и минут 7 в зимнее, то смазывающая жидкость не успевает пробраться в удаленные места и покрыть их защитным слоем. Так происходит потому, что масло слишком вязкое и не разогретое.
Масляное голодание тоже способствует быстрому выходу из строя АКПП Мазда. Голодает автомат из-за того, что автовладелец вовремя не проверяет уровень трансмиссионной жидкости.
Внимание! Я рекомендую проверять уровень масла один раз на 10 000 километров пробега, а делать частичную смену смазки после 30 тысяч километров, полную – после шестидесяти тысяч километров.
Видео: Ремонт блока акпп Mazda Скачать
Косвенные признаки дефекта АКПП
Если вы не желаете капитальной замены АКПП транспортного средства Mazda, то я посоветую обращать внимание на косвенные признаки, предшествующему выходу из строя одного из элементов автомата.
Видео
разбираем АКПП Mazda 626/ Ford Probe для ремонта третьей и четвертой передачи Скачать
АКПП aj автомат коробка Мазда мпв 3.0 Скачать
Как отрегулировать тормозную ленту на АКПП Мазда МПВ-1 LV. Видео от Влада из Твери Скачать
Как подтянуть тормозную ленту АКПП Мазда МПВ-1 1996 объясним на пальцах. Mazda MPV-1 Скачать
Ищем куда пропала 3-4 передача АКПП FN4A-EL / 4F27E. Ошибка P0733. Mazda Demio 2000-2002год Скачать

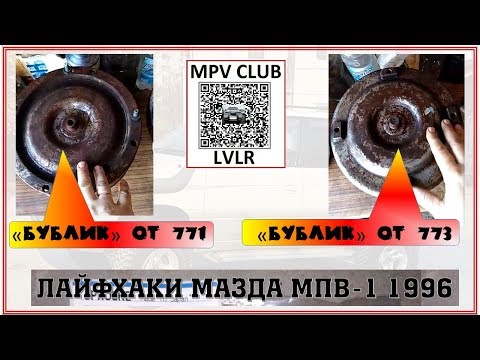

Гидротрансформатор АКПП 771 и 773 Мазда МПВ-1 Mazda MPV-1 WLT LVLR Скачать
Разборка АКПП► GF4AX-EL► Ford Escape Скачать
ремонт Мазда МПВ своими руками Скачать
