Тормозная система автомобиля – это как парашют для парашютиста, которая обеспечивает безопасность, и предотвращает возникновение трагедии. Поэтому к тормозам нужно относится очень бережно, вовремя их обслуживать и ремонтировать.

—>Основной элемент любой тормозной системы – это главный тормозной цилиндр. Его устройство и принцип работы несложные, как и ремонт агрегата. Но для того, чтобы суметь его отремонтировать нужно знать некоторые особенности. Любой ремонт главного тормозного цилиндра предполагает полную замену всех резиновых уплотнительных элементов.

• Устройство главного тормозного цилиндра
• Что входит в ремкомплект главного тормозного цилиндра
• Порядок замены ремкомлекта главного тормозного цилиндра

Устройство главного тормозного цилиндра

Главный тормозной цилиндр нужен для преобразования давления с педали тормоза в гидравлическое давление тормозной системы, чем обеспечивается замедление движения. Принцип работы данного устройства основан на характеристике тормозной жидкости не поддаваться сжатиям под воздействием внешней силы.

Сейчас на авто, в основном, используют главный тормозной цилиндр, состоящий из двух секций. Каждая секция обслуживает отдельный гидроконтур. Благодаря этому обеспечивается высокий уровень надёжности.

Если авто переднеприводное, то один контур цилиндра объединяет механизмы торможения правого переднего и левого заднего колёс, а второй контур – механизмы левого переднего и правого заднего колеса. Если же авто заднеприводное, то один контур тормозного цилиндра обслуживает передние колёса, а второй – задние.

Устройство главного тормозного цилиндра простое и гениальное. Этот агрегат состоит из таких элементов:

Корпус устройства (располагает в себе все элементы конструкции тормозного цилиндра). Бачек (резервуар) для тормозной жидкости (предназначен для питания гидросистем авто тормозной жидкостью при её потери). Трубки, соединяющие резервуар с цилиндром. Поршни с толкателями (обеспечивают необходимое значение давления в системе). Возвратные пружины (подтягивают поршни в начальное положение и при отсутствии воздействия удерживают их в этом положении).

Главный тормозной цилиндр расположен над крышкой вакуумного усилителя тормозов. А над ним устанавливается резервуар с тормозной жидкостью, состоящий из двух секций. С главным цилиндром он соединяется посредством перепускных и компенсационных отверстий. Этот бачок нужен чтобы пополнять потери тормозной жидкости при её испарении или утечке.

На стенках бачка имеются пометки, помогающие контролировать уровень жидкости. Кроме того, в бачке есть датчик уровня жидкости, который будет передавать сигнал на приборную панель, если уровень тормозной жидкости упадёт ниже необходимого значения. В некоторых авто резервуар для тормозной жидкости делают общим для тормозной системы и для гидропривода.

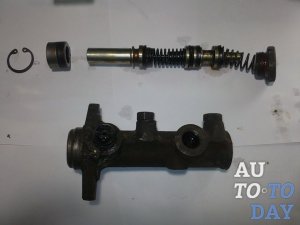

Одни из главных элементов главного тормозного цилиндра – два поршня, расположены один за другим. В один из поршней упирается шток вакуумного усилителя, а второй поршень – ходит свободно. Уплотняется система с помощью резиновых манжет, а возврат поршней в начальное положение и удержание в этом положении выполняют возвратные пружины.

Рассмотрим процесс работы главного тормозного цилиндра

Когда водитель нажимает педаль тормоза, шток вакуумного усилителя будет толкать первый поршень, который во время движения по цилиндру, перекроет компенсационное отверстие. Вследствие этого в первом контуре начнёт расти давление. Потом давление переместится во второй контур и также вырастет в нём. Пустоты, возникшие при движении поршней, через перепускное отверстие заполнятся тормозной жидкостью. Движение поршней будет осуществляться, пока позволит возвратная пружина.

Максимальное давление, создаваемое в контурах, обеспечит срабатывание тормозного механизма. Когда торможение заканчивается (водитель отпускает педаль тормоза), поршни под силой пружин возвращаются в начальное положение, а давление в контуре приходит в уровень с атмосферным давлением. Возникновение разрежения в контурах предупреждает тормозная жидкость, которая во время движения поршня возвращается назад в бачек.

При неисправностях в одном контуре (протекание тормозной жидкости), второй будет продолжать работать, обеспечивая полную или частичную работоспособность тормозной системы. При этом ход педали тормоза немного увеличится, но само торможение будет довольно эффективным.

В тормозной системе должна применятся специальная тормозная жидкость, имеющая высокую температуру кипения и стойкость к сжатиям. Только с такой жидкостью функционирование тормозной системы будет максимально эффективно.

Что входит в ремкомплект главного тормозного цилиндра

Состав ремкомплекта главного тормозного цилиндра и количество каждого из составляющих элементов зависит от производителя, его стоимости и характера ремонтных работ, для которых он предназначается.

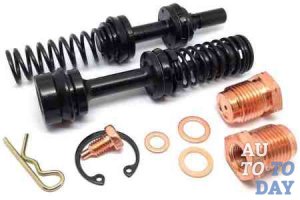

Ремкомплект главного тормозного цилиндра может включать в себя такие элементы:

Защитный колпачок для главного тормозного цилиндра.

Уплотнитель для головки поршня.

Манжета уплотнительная для главного тормозного цилиндра.

Колпачок для штуцера шланга прокачки от цилиндра выключения сцепления.

Поршни (первичный и вторичный).

Возвратные пружины для поршней.

Уплотнительные кольца для поршней.

Седло для поршней.

Держатель пружины поршня и винт держателя.

Ремкомплекты для главного тормозного цилиндра бывают таких видов:

Неполные (в комплект входят только манжеты для главного тормозного цилиндра).

Полные (в комплект входят все вышеперечисленные элементы).

Порядок замены ремкомлекта главного тормозного цилиндра

Признаками неисправности главного тормозного цилиндра и необходимости его ремонта являются следующие:

Протекание тормозной жидкости на корпус вакуумного усилителя тормозов, где находится стык с главным цилиндром. Это свидетельствует об износе манжета низкого давления и необходимости его замены.

Слишком мягкая педаль тормоза. Это может свидетельствовать о попадании воздуха в тормозную систему, об износе внутренней поверхности главного цилиндра или об износе манжет на его поршнях.

Подклинивание педали тормоза. Это явный признак перекрытия или засорения компенсационного отверстия в корпусе цилиндра.

Заедание педели тормоза при торможении. Это может быть вызвано подклиниванием поршней внутри главного цилиндра из-за попадания туда грязи. Это связано с повышенной гигроскопичностью тормозной жидкости, которая втягивает в себя не только дополнительную влагу ни и мелкие частицы мусора.

Невозврат педали тормоза в исходное положение. Это признак поломки или износа возвратных пружин главного тормозного цилиндра. Либо же неисправна педаль тормоза. Замена ремкомплекта главного тормозного цилиндра состоит из таких этапов:

1. Определить, где находится неисправность и удостоверится, что неисправен именно главный тормозной цилиндр.

Если при нажатии педали тормоза система не реагирует на первое нажатие, но реагирует на второе, то причина кроется в снижении давления в тормозной системе. Падение давления могут спровоцировать:

Вытекание тормозной жидкости и попадание в систему воздуха.

Износ уплотнителей в рабочих цилиндрах.

Износ составляющих компонентов главного тормозного цилиндра.

Явный признак износа элементов главного тормозного цилиндра является протекание тормозной жидкость в салон автомобиля через пыльник. Об этом можно узнать, если посмотреть на педальный узел, отодвинув коврик и другие помехи.

2. Подготовить рабочее пространства.

Перед заменой ремкомплекта главного тормозного цилиндра стоит подготовить всё необходимое. Для замены понадобиться:

Стол, где будет проводиться процедура замены.

Набор ключей, которыми можно зажать гайки диаметром до 36 мм.

Ветошь для протирки элементов главного тормозного цилиндра от тормозной жидкости.

3. Снять главный тормозной цилиндр.

Для начала нужно отключить минусовую клемму с аккумулятора и клеммы с бачка для тормозной жидкости. Всю тормозную жидкость из бачка необходимо удалить шприцом или грушей.

Главный тормозной цилиндр установлен на вакуумном усилителе и закреплён двумя шпильками. Чтобы снять главный тормозной цилиндр потребуется открутить шпильки, снять шланги, идущие к заднему тормозным контурам и к бачку с тормозной жидкостью. Момент затяжки гаек всех элементов очень большой, поэтому процедуру снятия необходимо проводить крайне осторожно и с подходящими ключами, чтобы не «слизать грани» гаек.

4. Разобрать главный тормозной цилиндр.

Для разборки необходимо закрепить главный тормозной цилиндр в тисках и открутить гайку-пробку в центральной части прибора. Здесь нужно быть предельно осторожным, так как множество пружин, находящихся внутри цилиндра способны причинить травмы. Также стоит точно запомнить порядок расположения всех элементов внутри цилиндра, так как нарушение этого порядка во время сборки приведёт прибор в негодность. Все элементы прибора промыть и высушить.

5. Заменить ремкомплект главного тормозного цилиндра.

Произвести замену всех резиновых уплотнителей и манжет. При необходимости (если они очень износились или пришли негодность) заменить пружины и поршни главного тормозного цилиндра.

Также нужно убедиться с целости внутренней поверхности цилиндра. Любые царапины на ней – это повод полностью заменить агрегат, так как замена его элементов не даст нужного результата.

6. Собрать главный тормозной цилиндр.

Проводить сборку всех элементов следует в обратном к разборке агрегата порядке. Когда все элементы вставлены в корпус, производится вкручивание центральной пробки (при вкручивании придётся преодолеть некоторое усилие со стороны пружин.

7. Установить главный тормозной цилиндр на прежнее место в автомобиле и проверить его работу.

При установке главного цилиндра обратно в тормозную систему автомобиля, нужно правильно и прочно закрепить все шланги, вкручивая гайки точно по резьбе. После этого осуществить прокачку тормозной системы и сделать пробный заезд для проверки качества проделанной работы.

Таким образом, замена ремкомплекта главного тормозного цилиндра – процедура несложная и стане вполне по плечу большинству автомобилистов.
