КамАЗы, МАЗы, ЗИЛы – это те машины, к которым обычным автолюбителям нет дела. Но, несмотря на этот факт, все они обладают достаточно интересной конструкцией, о нюансах которой лучше знать, особенно если вам предстоит поближе «познакомиться» с этими гигантами. В частности, отдельное внимание следует уделить тормозной системе, в устройстве которой выделяется тормозной кран (в данный момент имеется ввиду автомобиль КамАЗ, о котором и пойдет речь далее).

• Устройство тормозного двухсекционного крана
• Причины поломок крана
• Как проверить тормозной кран Камаз
• Замена тормозного крана
  • Как снять тормозной кран, последовательность действий
  • Установка нового двухсекционного крана
  • Как разобрать кран
  • Сборка двухсекционного тормозного крана КамАЗа

  Устройство тормозного двухсекционного крана

  —>Главный тормозной двухсекционный кран КамАЗ предназначен для управления рабочими тормозными системами автомобиля и комбинированным приводом тормозных механизмов прицепа, чему полностью соответствует устройство узла.



  К основным составляющим элементам относятся: большой поршень, следящий и малый ступенчатые поршни, верхний и нижний клапаны, упругий элемент, толкатель, рычаг, шпилька и толкатель малого поршня. Первый и второй выводы крана соединяются с тормозными камерами передних и задних колес посредством промежуточных пневмоаппаратов, в то время как третий и четвертый связаны с ресиверами раздельных контуров привода рабочего тормоза.

  Находясь в исходном положении (при опущенной тормозной педали), клапаны закрыты, первый вывод рассоединен с четвертым выводом, а второй вывод отсоединен от третьего («общение» с атмосферой происходит посредством клапана).

  Когда водитель транспортного средства начинает тормозить, прилагаемое к педали тормозное усилие передается на ступенчатый поршень через упругий элемент. Перемещаясь вниз, поршень закрывает собой выпускное отверстие клапана, тем самым отсекая от окружающей среды вывод контура тормозных механизмов.

  При движении верхнего поршня вниз, уже сжатый воздух переходит в контур рабочих тормозных механизмов задних колес. Воздействие сжатого воздуха вместе с работой пружины ступенчатого верхнего поршня уравновешивают силу воздействия на педаль.

  Таким образом, принцип работы тормозного крана КамАЗ можно назвать достаточно простым и закономерным процессом.

  Знаете ли вы? Камский автомобильный завод успешно работает с 1976 года, выпуская сегодня не только дизельные грузовики, но и автобусы, тракторы и комбайны.

  Причины поломок крана

  Как и любое другое транспортное средство, автомобиль КамАЗ иногда сталкивается с рабочими проблемами, которые часто вызваны тормозами конструкции, а точнее имеющимися в узле неисправностями.

  В частности, к основным неполадкам двухсекционного крана относят потерю герметичности уплотнительных резиновых элементов (поршней и колец) и как результат утечку воздуха из системы, а также заедание толкателя, что приводит к невозможности полного растормаживания машины.

  Что касается утечки воздуха в атмосферу, то она может происходить через впускное окно (причиной чего, в основном, служат дефекты клапанов и пружин) и по разъему корпусов (результат дефекта уплотнительного кольца и повреждения торцевых поверхностей корпуса).

  Заедание рычага нередко вызвано загрязнением рычажного механизма к чему привело повреждение защитного чехла.

  Еще одной достаточно распространенной неисправностью тормозной системы автомобиля КамАЗ является медленное увеличение давления в нижней секции при его росте в верхней части. К этой неполадке приводит набухание уплотнительных колец.

  Не стоит забывать и о возможности нарушения следящего действия по ходу рычага, причиной которой выступает дефект упругого элемента.

  Как проверить тормозной кран Камаз



  Главный кран тормозной системы, который относится к двухсекционному виду (в данном случае имеются ввиду автомобили КамАЗ), расположен на левом лонжероне рамы и крепится к ней с помощью специального кронштейна.

  Диагностика этого механизма должна стать регулярным действием, так как при периодическом осмотре, систематической очистке от скопившейся грязи и проверке герметичности всех соединений вам будет гарантирована устойчивая работа указанного узла.

  В частности, особенное внимание, при визуальном осмотре, следует уделять состоянию защитного чехла крана. Эта деталь не должна иметь разрывов и обязана по всему периметру плотно прилегать к корпусу тормозного крана.

  Важно! Малейшее попадание грязи на рычажную систему и трущиеся поверхности способно вывести кран из строя.

  Герметичность соединений можно проверить с помощью мыльной эмульсии в двух положениях крана – заторможенном и расторможенном.

  Если на нанесенном составе появятся пузыри, значит, утечка воздуха все же имеется. В том случае, когда он выходит через атмосферный вывод интересующего нас крана, следует проверить герметичность впускного клапана и работоспособность выпускного.

  Если в результате диагностики подобные дефекты будут обнаружены, то такой кран нужно заменить.

  В периодическом осмотре, очистке и смазке шарнирных соединений нуждается и привод тормозного крана.

  При проведении всех диагностических мероприятий не забывайте о кронштейнах, тягах и рычагах, которые связывают тормозную педаль с тормозным краном. Их также следует периодически очищать от мелких посторонних предметов и грязи.



  Если педаль тормоза разболталась, то обязательно отрегулируйте ее ход, что можно сделать с помощью регулировочной вилки, посредством которой выставляется длина тяги, соединяющей педаль машины с первым промежуточным рычагом привода.

  Если по каким-то причинам привод тормозного крана уже разбирался ранее, то при сборке нужно добиться полного совмещения нижнего отверстия промежуточного рычага и оси опрокидывания кабины. После этого, меняя длину тяги, которая идет от педали к переднему рычагу, следует установить педаль в требуемое положение в кабине.

  Интересно! Первое транспортное средство КамАЗ-5320 сошло с главного сборочного конвейера 16 февраля 1976 года.

  Замена тормозного крана

  Замена главного тормозного крана КамАЗ, примерная схема работы которого приводилась выше, требует распределения времени на два последовательных этапа: снятие старого механизма и установку нового элемента.

  Как снять тормозной кран, последовательность действий

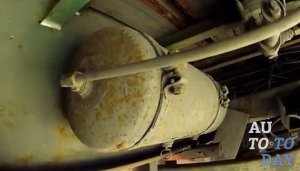

  Чтобы снять тормозной кран сначала необходимо выпустить воздух из ресиверов пневмопривода, расположенных в переднем и заднем мосту. Затем, следует открутить накидные крепежные гайки, соединяющие наконечники пневматических трубопроводов с тройниками и переходником крана. После этого, расшплингуйте и демонтируйте палец соединения вилки задней тяги с рычагом крана.

  Выкрутите гайки крепежных болтов, удерживающих пластину верхнего корпуса крана рядом с кронштейнами рамы, и снимите сам кран.

  Установка нового двухсекционного крана

  После того, как снятая деталь окажется в ваших руках, установите новый кран на кронштейны левого лонжерона и закрепите его там при помощи болтов с гайками и пружинными шайбами. Теперь, нужно присоединить к рычагу вилку задней тяги, вставить обратно палец и зашплинтовать его. Дальше остается только подвести к тройникам и переходникам крана наконечники пневматических трубопроводов, навернув и затянув накидные гайки, а затем запустить двигатель и заполнить воздухом пневмопривод тормозных систем.

  Проверив герметичность всех трубопроводов и самого тормозного крана, можете считать, что вы успешно справились с задачей замены крана тормозной системы КамАЗа, который на этом автомобиле принадлежит к двухсекционному виду.

  Ремонт тормозного крана Камаз

  Только что мы с вами выяснили, как заменить тормозной кран на КамАЗе, но как его разобрать, если требуется ремонт? На самом деле и здесь нет ничего особо сложного, главное четко придерживаться инструкций.

  Как разобрать кран



  Прежде всего, если при обратной сборке, вы хотите чтобы расположение воздушных каналов осталось прежним, тогда не забудьте пометить все три съемные части. После нанесения отметок последовательность дальнейших действий имеет следующий вид:

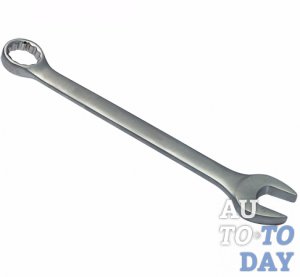

  1. С помощью ключа на «12» откручиваем крепежные болты, которые удерживают рядом корпус и опорную плиту.
  2. Затем, в сборе с рычагом, демонтируем верхнюю часть нашего крана и отделяем его от плиты.
  3. Извлекаем верхний поршень, нижней частью которого является седло клапана.

  Обратите внимание! В том случае, когда при нажатой педали тормоза вы уже замечали шипение крана, доносящееся через корпус приводного рычага, следует проверить уплотнение указанного поршня, так как, скорее всего, оно не герметично.



• В верхней части поршня имеется демпфирующее устройство, которое призвано гасить резкие толчки от рычага. Крепежный винт этого узла, помимо своего прямого предназначения, выполняет еще одну, не менее важную функцию – управление нижней секцией крана при отказе верхней. При этом нижняя секция будет полностью сохранять свою работоспособность. В случае, когда требуется замена демпфера, предыдущее положение крепежного винта следует сохранить. Также, в процессе эксплуатации, не меняется и зазор между ним и толкателем поршня.
• На следующем этапе, чтобы добраться до клапана верхней секции, нужно открутить четыре крепежных винта (используется ключ на «12») и разъединить корпус.
• Следом вытаскиваем из него малый поршень, предварительно немного раскачав большую деталь. Именно он обеспечивает пневматическое управление нижней секцией.
• Клапан верхней секции удерживается с помощью стопорного кольца, после снятия которого, вы сможете демонтировать и сам клапан в сборе.
• Не стоит забывать и о блоке герметизации, состоящего из опорного кольца и двух уплотнений обоймы. Сняв коническую подпорную пружину, следует немного сдвинуть колпачок.
• Теперь, если вы видите, что рабочая сторона пришла в негодность, но заменить ее нечем, можно просто переставить ее вверх уцелевшей частью.
• Для демонтажа клапана нижней секции достаточно вынуть стопорное кольцо из корпуса этой секции.
• Далее следует демонтировать пружинный хомут и защитный чехол, после чего ключом на «22» выкрутить пробку оси рычага.

  Внимание! Для изъятия оси следует использовать резьбовое отверстие М6, в которое заворачивается болт с гайкой и шайбой.

  Сборка двухсекционного тормозного крана КамАЗа

  Выполняя сборку деталей, не забудьте нанести на все сопрягаемые поверхности консистентную смазку, а при стыковке секций корпуса проверить целостность уплотнительных колец. Небольшой свободный ход привода обеспечивается посредством упорного винта. Но все это лишь предисловие, так как схема обратной сборки двухсекционного тормозного крана КамАЗ, предусматривает выполнение следующих действий:



  1. Используя в верхнем поршне регулировочный винт, следует установить нужное расстояние и законтрить крепежный элемент.
  2. Затем, необходимо обратно установить верхний поршень и в случае необходимости прижать его с помощью транспортного зажима.
  3. Собираем аппарат, с установленным рычагом и опорной плитой.
  4. Далее, вкручиваем регулировочный болт в рычаг, причем сделать это нужно так, чтобы не остался зазор между роликом и толкателем.
  5. Подключаем тормозной кран к системе сжатого воздуха и трижды переключаем рычаг до упора. Никаких заеданий быть не должно и в нормальном состоянии переключатель быстро возвращается в начальное положение.
  6. Следующим шагом является подача воздуха в выводы под давлением. Переместив рычаг еще три раза, давление в выводах должно измениться. Общий ход рычага до упора должен соответствовать 31,1. 39,1 мм, при ходе толкателя 12,5. 15,7 мм.
  7. После того как воздух зайдет в выводы, а давление в них изменится до нужных значений, проверьте аппарат на герметичность, так как он должен обладать этим качеством при любом положении рычага. Утечка воздуха не должна превышать 8 см/мин.

  Согласитесь, процедуру замены и разборки тормозного крана КамАЗ нельзя назвать легкой задачей, из-за чего многие автомобилисты не решаются иметь с ней дело. Возможно, это и правильное решение, ведь если вы не специалист, а лишь водитель, который недостаточно ориентируется в особенностях конструкции КамАЗов, то лучше будет доверить дело профессионалам.
