В каждом автомобиле есть датчик температуры охлаждающей жидкости (ДТОЖ), который обеспечивает правильную работу двигателя и не позволяет ему перегреваться. Сегодня мы рассмотрим подробную информацию о ДТОЖ — как он выглядит, где расположен, его основные функции и причины неисправности.
- Что это такое, где находится и зачем он нужен в машине
- Принцип работы
- Признаки неисправности
- Как проверить
- Замена датчика
Что это такое, где находится и зачем он нужен в машине
—>ДТОЖ называют приспособление, которое необходимо для того, чтобы измерить температуру охлаждающей жидкости в двигателе. Все показатели устройства сохраняет блок управления двигателя, и происходит автоматическое регулирование количества поступающего топлива и угла опережения зажигания.
Знаете ли вы? ДТОЖ независимо от марки авто по внешним данным абсолютно одинаковый, поэтому спутать его с какой-либо другой деталью практически невозможно.
У большинства автомобилей показатели ДТОЖ отображаются на приборную панель.
Современные ДТОЖ имеют широкий функционал и очень низкую вероятность поломки. Такие устройства называют также термисторами, они могут очень быстро подстраиваться под температурный режим, меняя данные сопротивляемости.
Обычно термисторы делают из никеля или кобальта — полупроводников, благодаря чему в процессе повышения температуры в разы растут свободные электроны, и сопротивление максимально уменьшается. Прибор имеет защитную оболочку, которая хорошо проводит тепло, корпус оснащён электро-разъёмом и крепёжной резьбой.
Прибор может оказывать следующее воздействие на двигатель внутреннего сгорания:
- обогащать тепловоздушную смесь. Если устройством определено, что температура ниже нормы, он регулирует продолжительность воздействия сигналов, чтобы обогатить топливную смесь. Когда температура принимает нужные значения, происходит обеднение горючего, снижается возможность перерасхода топлива и уменьшается количество выхлопа;
- выставлять зажигание и делать его поздним или ранним. В процессе роста температуры устройство способно отрегулировать угол опережения зажигания, чтобы снизить токсичность выхлопа;
- оказывать влияние на правильную рециркуляцию газов в процессе прогрева авто;
- способствует продувке фильтрационной системы, улавливающей топливные испарения;
- блокирует гидротрансформатор коробки передач в процессе прогрева двигателя;
- активирует и отключает вентилятор охлаждения двигателя, согласно температурному контроллеру подбирая оптимальную температуру.
Термистор может иметь:
- отрицательные показатели температурного коэффициента, когда максимум сопротивления возможен только при холодном моторе;
- положительные показатели температурного коэффициента, который характеризуется ростом сопротивления, если температура увеличивается.
Важно! Где бы ни устанавливался датчик, рядом с ним фиксируют шланг отвода, который является проводником охлаждающего агента в радиатор.
Принцип работы
В зависимости от вида датчика он отличается принципом работы. ДТОЖ бывают:
- Магнитными — представлены в виде якоря, на который надеты катушки. Якорь всегда со стрелкой, которая прослеживается из салона машины. Одна катушка подключена к бортовой сети авто, а другая — к кабелю, который способен к изменению сопротивления, если изменяется температура мотора. Когда по катушкам проходит электричество, создаётся магнитное поле, способное контролировать положение якоря, а процент его отклонения зависит от значения тока.
- Биметаллическими — работают по принципу расширения элементов при нагреве. Прибор имеет стержень, который изменяет свой размер от роста или снижения температуры. В процессе вращения катушек стрелка, прослеживаемая из салона машины, показывает определённое значение в зависимости от величины тока.
- Капиллярными — уже неактуальный тип прибора, считается устаревшим, но присутствует на некоторых машинах старого автопрома. Имеет напрямую подключённую к устройству стрелку. Датчик представляет собой ёмкость, имеющую пониженную температуру кипения. К ёмкости присоединена стрелка и стальная трубка. Когда двигатель прогревается, происходит кипение жидкости и его испарение, что способствует повышению давления в колбе. С повышением давления происходит распрямление трубки и перемещение стрелки на панели в салоне авто.
Знаете ли вы? Современные автомобили премиум-класса имеют сразу 2 ДТОЖ, каждый из которых выполняет определённые функции.
Признаки неисправности
ДТОЖ, хоть и очень редко, но всё же может выходить из строя, поэтому вам необходимо знать главные отличия неисправного прибора, чтобы вовремя среагировать. Среди главных признаков выделяют наличие:
- перегретого двигателя;
- детонации мотора;
- работы авто «на холостых»;
- трудного старта двигателя, даже при прогретом агрегате;
- большого расхода топлива, ранее не характерного автомобилю;
- неработающего температурного датчика.
Как проверить
Чтобы самостоятельно определить неисправность устройства, необходимо его проверить: для этого изначально рекомендуется произвести отключение питания авто, сняв с аккумулятора разъёмы. Далее нужно слить до последней капли охлаждающую жидкость.
Датчик отсоединяют от автомобиля, снимая все подключённые к нему провода — обычно это только одна колодка. Затем откручивают крепление и вынимают ДТОЖ. Выводы, предназначенные для крепления ДТОЖ к автомобилю, необходимо подключить к омметру для проверки устройства. Чтобы перейти непосредственно к проверке, необходимо подготовить неглубокую ёмкость с горячей водой, в которой разместить датчик так, чтобы выводы были над поверхностью воды.
Далее необходимо следить за изменениями значений сопротивляемости на омметре. В процессе остывания воды происходит снижение сопротивляемости, что указывает на исправность агрегата — если ДТОЖ не исправен, то показания на омметре не меняются.
Чтобы окончательно убедиться в неисправности агрегата, рекомендуют сравнить показатели омметра, полученные вами в ходе проверки, с показателями таблицы, которая составлена специалистами.
Как проверить ДТОЖ: видео
Замена датчика
Если была обнаружена неисправность ДТОЖ, его необходимо немедленно заменить на новый.
Рассмотрим подробнее, как это сделать:
- Изначально необходимо, чтобы двигатель и вся система полностью остыла — только в этом случае можно приступать к работе.
- Далее необходимо слить антифриз, чтобы добраться до ДТОЖ.
- После обнаружения устройства его отсоединяют от проводов.

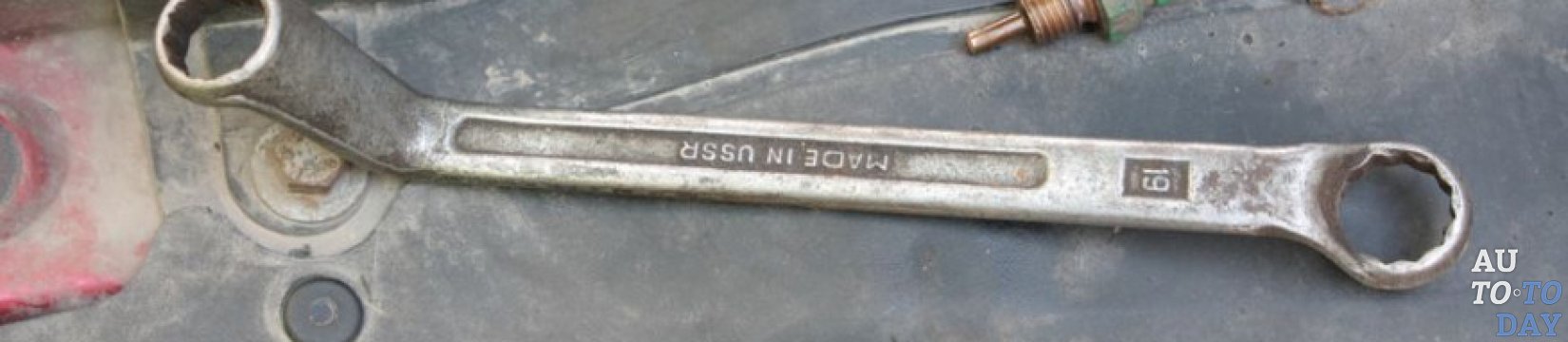

- Используя гаечный ключ на 19, откручивают сам датчик.
- Резьба нового исправного датчика перед установкой обрабатывается герметиком.
- На место старого датчика прикручивается новый.
- Подсоединяется вся проводка.
- В систему заливается охлаждающая жидкость.
- Запускают двигатель, чтобы убедиться в герметичности датчика (жидкость не должна протекать).
Важно! Некоторые автомобили не требуют полного слития антифриза перед заменой ДТОЖ.
Замена датчика температуры охлаждающей жидкости: видео
Таким образом, ДТОЖ является неотъемлемым элементом хорошей и безопасной работы двигателя, поэтому необходимо следить, чтобы он всегда был исправен и выполнял свои функции. Чтобы поменять или проверить ДТОЖ в автомобиле, необходимо следовать рекомендациям, которые подробно описаны в нашей статье.
